Opis

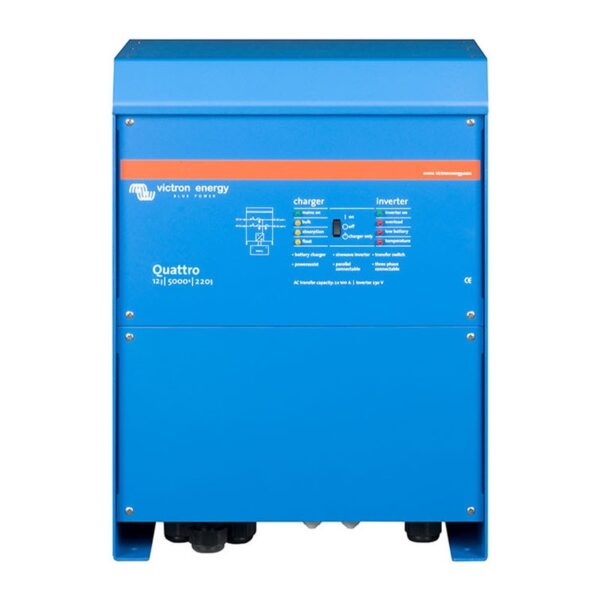

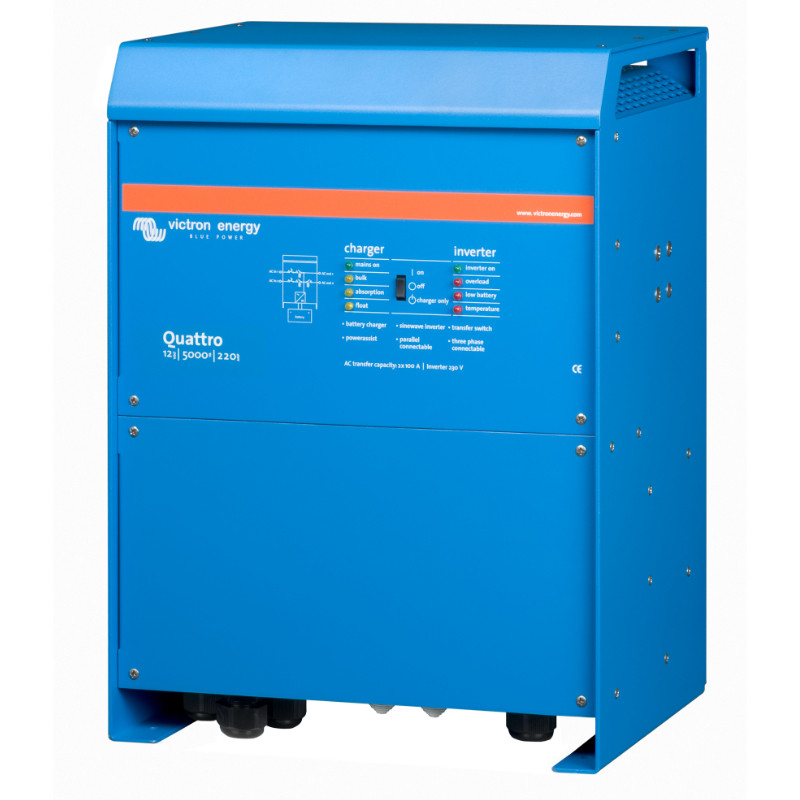

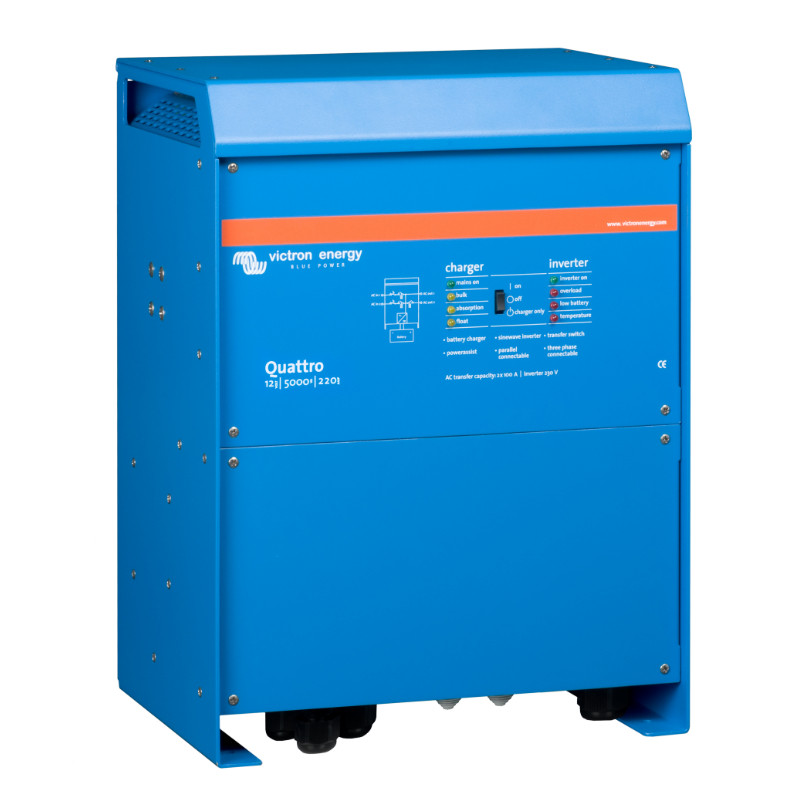

Przemiennik wielofunkcyjny Quattro 12/5000/220-100/100 to zaawansowane rozwiązanie technologiczne, które łączy funkcje sinusoidalnego inwertera oraz ładowarki akumulatorów z adaptacyjną technologią ładowania. Dodatkowo, urządzenie oferuje błyskawiczny przełącznik samoczynnego załączania rezerwy, co gwarantuje nieprzerwane zasilanie nawet w najbardziej wymagających warunkach.

Quattro wyróżnia się możliwością podłączenia dwóch niezależnych źródeł prądu przemiennego. Urządzenie automatycznie przełącza się na źródło aktywne, zapewniając ciągłe zasilanie. Główne funkcje to między innymi generowanie prądu o idealnym kształcie sinusoidalnym, ładowanie akumulatorów z funkcją adaptacyjnego dostosowywania mocy oraz innowacyjna technologia PowerAssist, która zwiększa efektywność energetyczną poprzez dodawanie mocy z akumulatorów do źródła zewnętrznego w razie potrzeby.

Bezpieczeństwo i ciągłość zasilania

W przypadku przerwy w dostawie prądu, Quattro automatycznie przejmuje funkcję zasilania podłączonych urządzeń, przełączając się na zasilanie akumulatorowe w czasie krótszym niż 20 milisekund. Drugi obwód wyjściowy działa tylko wtedy, gdy jedno z wejść zasilane jest prądem przemiennym, co pozwala na podłączenie urządzeń, które nie muszą być zasilane z akumulatora, jak na przykład klimatyzator czy podgrzewacz wody.

Funkcje PowerAssist

Technologia PowerAssist chroni przed przeciążeniem zewnętrznego źródła energii, takiego jak agregat lub sieć nabrzeżna. W przypadku nadmiernego obciążenia, ładowanie akumulatorów jest ograniczane, a Quattro dostarcza dodatkową moc z akumulatora, aby wyrównać zapotrzebowanie energetyczne.

Niezawodna praca równoległa i trójfazowa

Dzięki możliwości pracy równoległej, Quattro pozwala na współpracę aż sześciu urządzeń jednocześnie, co zwiększa moc systemu. Urządzenie może także działać w układach trójfazowych oraz typu split-phase, co umożliwia szerokie zastosowanie w systemach energetycznych o różnych potrzebach.

Zdalne sterowanie i monitorowanie

Zaawansowana integracja z systemem GX, np. Cerbo GX, umożliwia zdalne sterowanie urządzeniem i monitorowanie systemu energetycznego przez internet z dowolnego miejsca na świecie. Dzięki aplikacji VRM masz pełną kontrolę nad ustawieniami swojego Quattro, z możliwością dostosowania parametrów z poziomu smartfona, tabletu lub komputera.

Specyfikacja Techniczna: Quattro 12/5000/220-100/100

• Model: Quattro 12/5000/220-100/100
• PowerControl / PowerAssist: Tak
• Wbudowany przełącznik transferowy: Tak
• Wejścia AC: 2x
• Zakres napięcia wejściowego (AC): 187-265 VAC
• Częstotliwość wejściowa (AC): 45 – 65 Hz
• Współczynnik mocy: 1
• Maksymalny prąd zasilania: 2x 100 A

Inwerter

• Zakres napięcia wejściowego (DC): 9,5 – 17V
• Napięcie wyjściowe (AC): 230VAC ± 2%
• Częstotliwość wyjściowa (AC): 50Hz ± 0,1%
• Moc wyjściowa przy 25°C: 5000 VA
• Moc wyjściowa przy 25°C: 4000 W
• Moc wyjściowa przy 40°C: 3700 W
• Moc wyjściowa przy 65°C: 3000 W
• Moc szczytowa: 10000 W
• Maksymalna wydajność: 94%
• Moc przy zerowym obciążeniu: 30 W
• Moc przy zerowym obciążeniu (tryb AES): 20 W
• Moc przy zerowym obciążeniu (tryb wyszukiwania): 10 W

Ładowarka

• Napięcie ładowania „absorpcja”: 14,4 V
• Napięcie ładowania „float”: 13,8 V
• Tryb magazynowania: 13,2 V
• Ładowanie akumulatora domowego: 220 A
• Ładowanie bieżące akumulatora rozruchowego: 4 A (tylko modele 12V i 24V)
• Czujnik temperatury akumulatora: Tak

Ogólne

• Wyjście pomocnicze: 50 A
• Przekaźnik programowalny: 3x
• Ochrona: a – g
• Port komunikacyjny VE.Bus: Do pracy równoległej i trójfazowej, zdalnego monitorowania i integracji systemu
• Port komunikacyjny ogólnego przeznaczenia: 2x
• Zdalne włączanie/wyłączanie: Tak

Cechy charakterystyczne

• Temperatura pracy: od -40 do +65 ̊C
• Wilgotność (bez kondensacji): max. 95%
• Wysokość maksymalna: 3500 m

Inne

• Materiał i kolor: Aluminium, niebieski RAL 5012
• Kategoria ochrony: IP 21
• Podłączenie akumulatora: Cztery śruby M8 (2 połączenia plus i 2 minus)
• Przyłącze 230 V AC: Śruby M6
• Waga: 34 kg
• Wymiary: 470 x 350 x 280 mm

Quattro 12/5000/220-100/100 to zaawansowane urządzenie, które łączy funkcje inwertera sinusoidalnego i ładowarki z adaptacyjną technologią ładowania, zapewniając niezawodne zasilanie w każdych warunkach. Dzięki funkcji PowerAssist oraz pracy równoległej, urządzenie optymalizuje zużycie energii, zwiększając efektywność systemów energetycznych. Zdalne monitorowanie i sterowanie przez system GX oraz pełna integracja z aplikacją VRM zapewniają pełną kontrolę nad instalacją z dowolnego miejsca na świecie.
