Opis

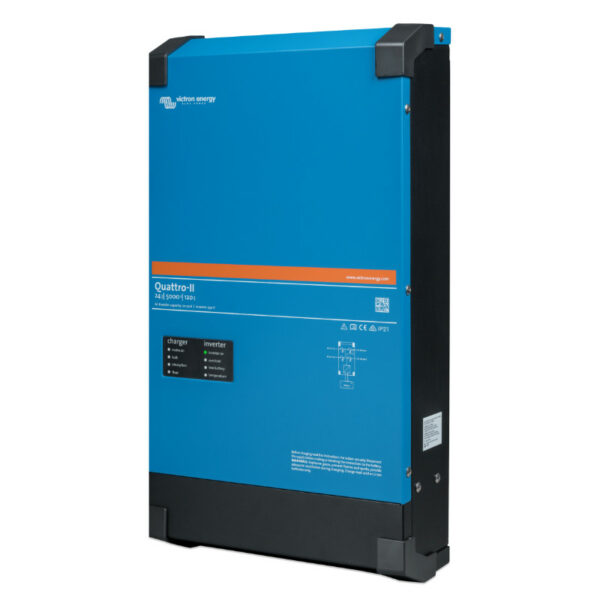

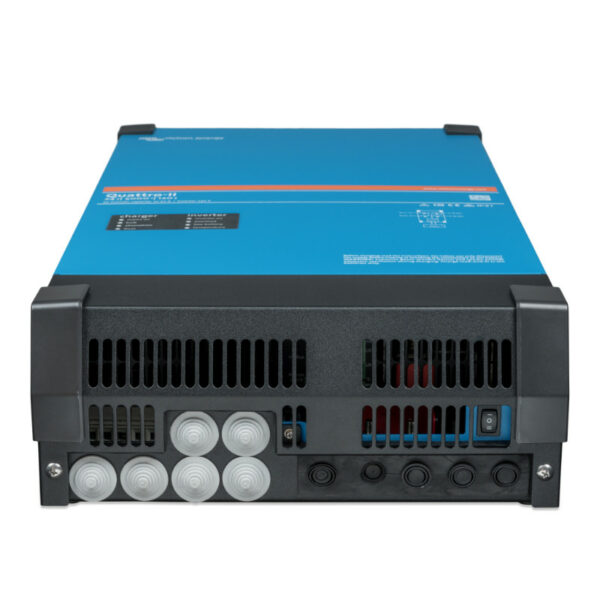

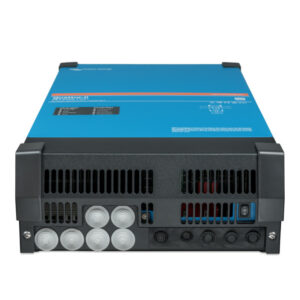

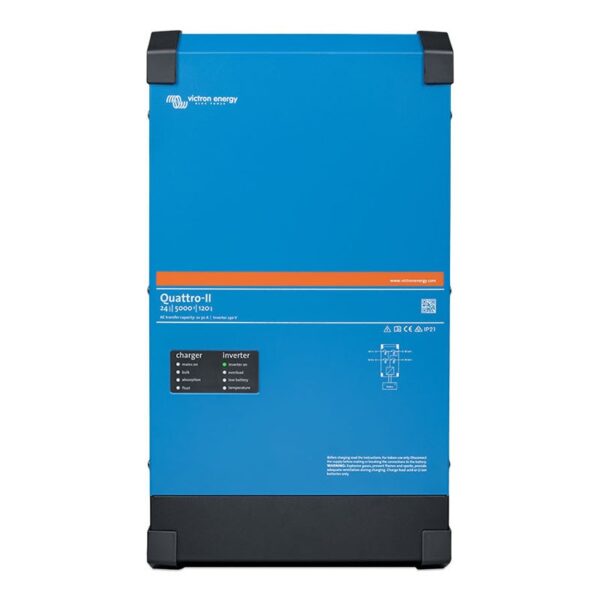

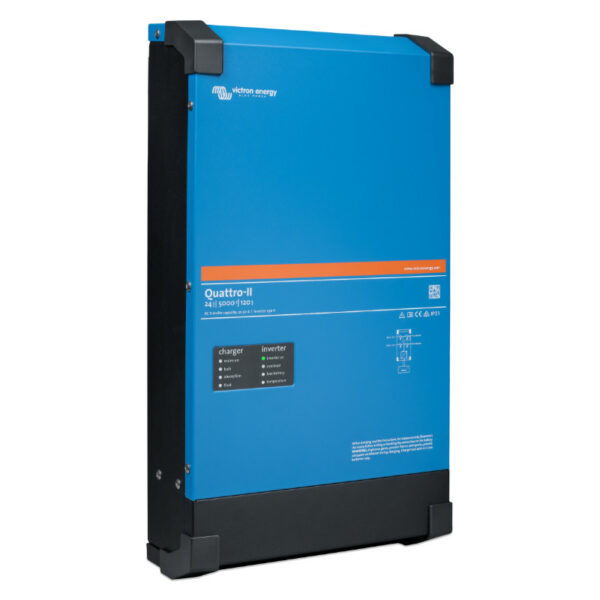

Quattro-II 24/5000/120-50/50 to zaawansowany przemiennik energii, który łączy funkcję inwertera sinusoidalnego oraz zaawansowanej ładowarki akumulatorów. Dzięki możliwości obsługi dwóch niezależnych źródeł prądu przemiennego, urządzenie automatycznie przełącza się między nimi w zależności od dostępności, zapewniając ciągłość zasilania. Zintegrowane rozwiązania, takie jak technologia PowerAssist oraz wsparcie dla systemów ESS, czynią z Quattro-II doskonałe urządzenie do zarządzania energią w różnych środowiskach.

Kluczowe funkcje Quattro-II 24/5000/120-50/50

Zarządzanie dwoma źródłami prądu przemiennego

Urządzenie obsługuje dwa niezależne wejścia prądu przemiennego, takie jak sieć elektryczna i generator. Quattro automatycznie przełącza się na aktywne źródło, zapewniając nieprzerwane zasilanie nawet w przypadku awarii jednego z nich. Przełącznik transferowy działa w czasie krótszym niż 20 milisekund, co pozwala na bezproblemowe działanie urządzeń wrażliwych na przerwy w dostawie prądu, takich jak komputery.

PowerAssist – optymalne wykorzystanie mocy

Dzięki funkcji PowerAssist, Quattro-II pomaga w optymalnym wykorzystaniu dostępnej mocy, zapobiegając przeciążeniu systemu. Urządzenie dostosowuje ładowanie akumulatorów oraz łączy ich moc z mocą zasilania zewnętrznego, aby zminimalizować ryzyko przeciążenia.

Magazynowanie energii bez dodatkowego układu antywyspowego

Quattro-II pozwala na bezproblemową integrację z systemami magazynowania energii, tworząc sieć energetyczną podczas zaniku napięcia, co umożliwia pracę elektrowni słonecznej z falownikiem bez dodatkowego układu antywyspowego. To istotne rozwiązanie dla systemów solarnych, zapewniające ich działanie w trudnych warunkach.

Praca równoległa i split-phase

Urządzenie obsługuje pracę równoległą, umożliwiając podłączenie do sześciu jednostek w celu zwiększenia mocy systemu. Quattro-II może także pracować w trybie split-phase, co pozwala na zasilanie instalacji wymagających dwóch przewodów fazowych, szczególnie przydatnych w systemach domowych w Ameryce Północnej.

Zdalne monitorowanie i sterowanie

Dzięki integracji z urządzeniem GX (np. Cerbo GX), Quattro-II umożliwia zdalny monitoring i zarządzanie systemem przez internet za pomocą aplikacji VRM. Użytkownik może sterować swoim systemem z dowolnego miejsca na świecie, zapewniając bezpieczeństwo i optymalną pracę systemu energetycznego.

Specyfikacja techniczna Quattro-II 24/5000/120-50/50

• Model: Quattro II 24/5000/120-50
• PowerControl / PowerAssist: Tak
• Przełącznik transferowy: 50 A
• Maksymalny prąd wejściowy AC: 50 A

Inwerter

• Zakres napięcia wejściowego (V DC): 19–33 V
• Napięcie wyjściowe: 230 VAC ± 2%
• Częstotliwość wyjściowa: 50 Hz ± 0,1%
• Moc wyjściowa przy 25°C: 5000 VA
• Moc wyjściowa przy 25°C: 4000 W
• Moc wyjściowa przy 40°C: 3700 W
• Moc wyjściowa przy 65°C: 3000 W
• Moc szczytowa: 9000 W
• Maksymalna wydajność: 96%
• Moc przy zerowym obciążeniu: 18 W
• Moc przy zerowym obciążeniu w trybie AES: 12 W
• Moc przy zerowym obciążeniu w trybie wyszukiwania: 2 W

Ładowarka

• Wejście AC: Zakres napięcia wejściowego: 187-265 VAC
• Częstotliwość wejściowa: 45-65 Hz
• Współczynnik mocy: 1
• Napięcie ładowania „absorpcja”: 28,8 V
• Napięcie ładowania „float”: 27,6 V
• Tryb magazynowania: 26,4 V
• Maksymalny prąd ładowania baterii: 120 A
• Czujnik temperatury akumulatora: Tak

Ogólne

• Wyjście pomocnicze: Tak (32 A)
• Programowalny przekaźnik: Tak
• Ochrona: a – g
• Port komunikacyjny VE.Bus: Do pracy równoległej, trójfazowej, zdalnego monitorowania i integracji systemu
• Port komunikacyjny ogólnego przeznaczenia: Tak, 2x
• Zdalne włączanie/wyłączanie: Tak

Cechy dodatkowe

• Zakres temperatury pracy: -40°C do +65°C (chłodzenie wspomagane wentylatorem)
• Wilgotność (bez kondensacji): Maksymalnie 95%

Inne

• Materiał i kolor: Stal, niebieski RAL 5012
• Kategoria ochrony: IP22

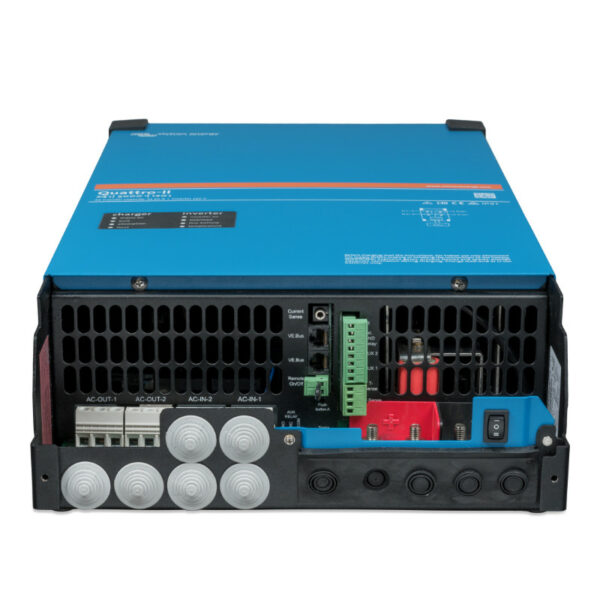

• Podłączenie akumulatora: Śruby M8
• Przyłącze 230 V AC: Zaciski śrubowe 13 mm² (6 AWG)
• Waga: 30 kg
• Wymiary: 560 x 328 x 148 mm

Quattro-II 24/5000/120-50/50 to zaawansowane rozwiązanie do zarządzania energią, które sprawdzi się zarówno w instalacjach domowych, jak i komercyjnych. Urządzenie oferuje niezawodność, elastyczność oraz wsparcie dla systemów magazynowania energii, dzięki czemu użytkownicy mogą czerpać maksymalne korzyści z odnawialnych źródeł energii oraz zabezpieczać swój system przed przerwami w dostawie prądu.
